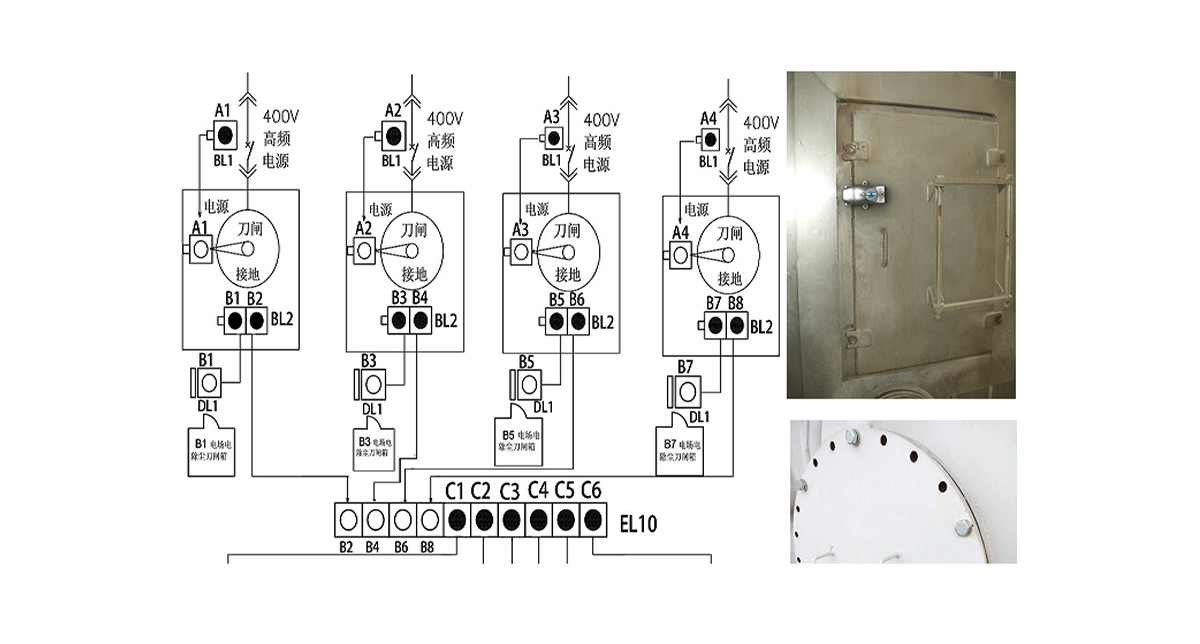

電力五防系統在電除塵的聯鎖應用
在沒有斷開400V電源開關或沒有接地放電的情況下,，直接進入電除塵室人孔門,，會發生誤入帶電間隔的危險。如果在400V開關,、整流變地刀和人孔門上按規范邏輯安裝上一套機械聯鎖,，就可以很好的解決在電除塵室中誤入帶電間隔的問題。
聯鎖方案說明：
1.將各400V高頻電源開關操作至斷電位置時,，各鎖栓鎖中的鑰匙A1 ,A2,A3,A4才能撥出,， 鎖定開關在斷電位置；
2.將鑰匙Al,A2,A3,A4插入各接地開關處將接地閘刀解鎖,，操作接地閘刀至合閘位置時,， 轉動BL2鎖上的所有鑰匙B,將接地閘刀鎖定在合閘位置；
3.其中鑰匙Bl,B3,B5,87用千打開各刀閘箱門,，開始進行檢修工作,；
4.當需要進入除塵器進行檢修時，將鑰匙82,84,86,B8全部插入交換盒中,，交換出鑰匙C, 再打開人孔門,，開始檢修工作。

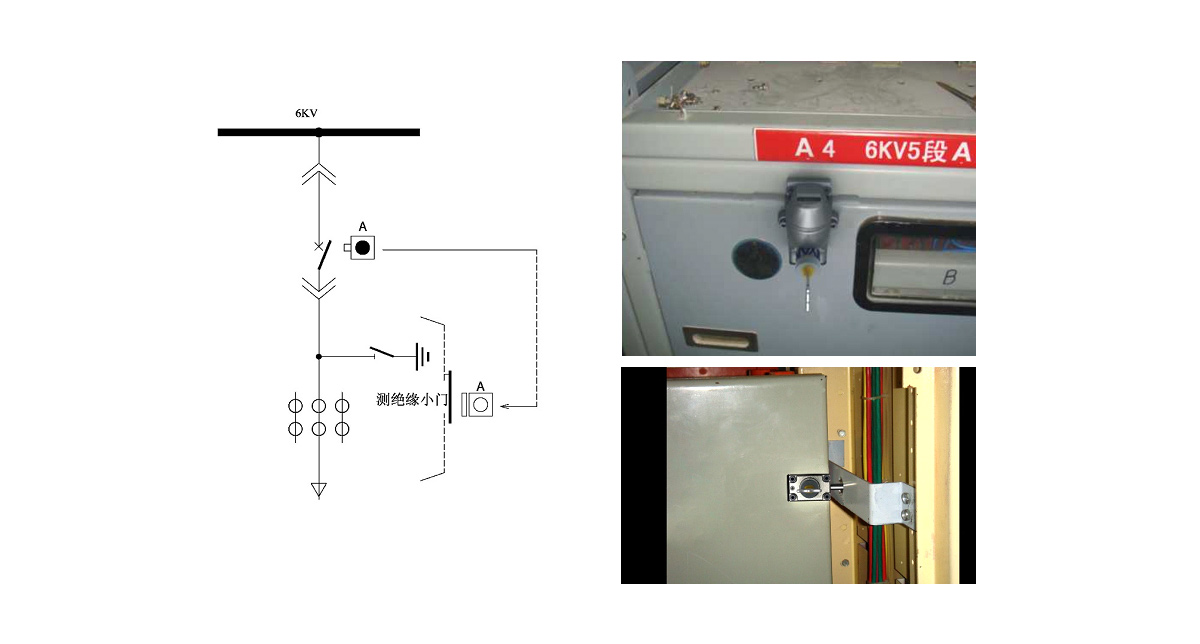

電力五防系統在測絕緣的聯鎖應用
電廠較多配備6KV 開關設備,，分別為中置式或落地式小車開關（移出式）,，設備檢修后及送電前的驗電及測量絕緣工作給運行人員帶來諸多危險與不便，存在很多安全隱患,。
聯鎖方案說明：
1.把6KV斷路器拉到試驗位置,，旋轉拔出機樁鎖上的鑰匙A, 則6KV斷路器被鎖定在試驗位置。
2.用A鑰匙可以打開6KV的測絕緣小門上門鎖,，進行測絕緣操作,。
3.只有關上6KV測絕緣小門，A鑰匙才能撥出并給6KV斷路器解鎖,，恢復送電

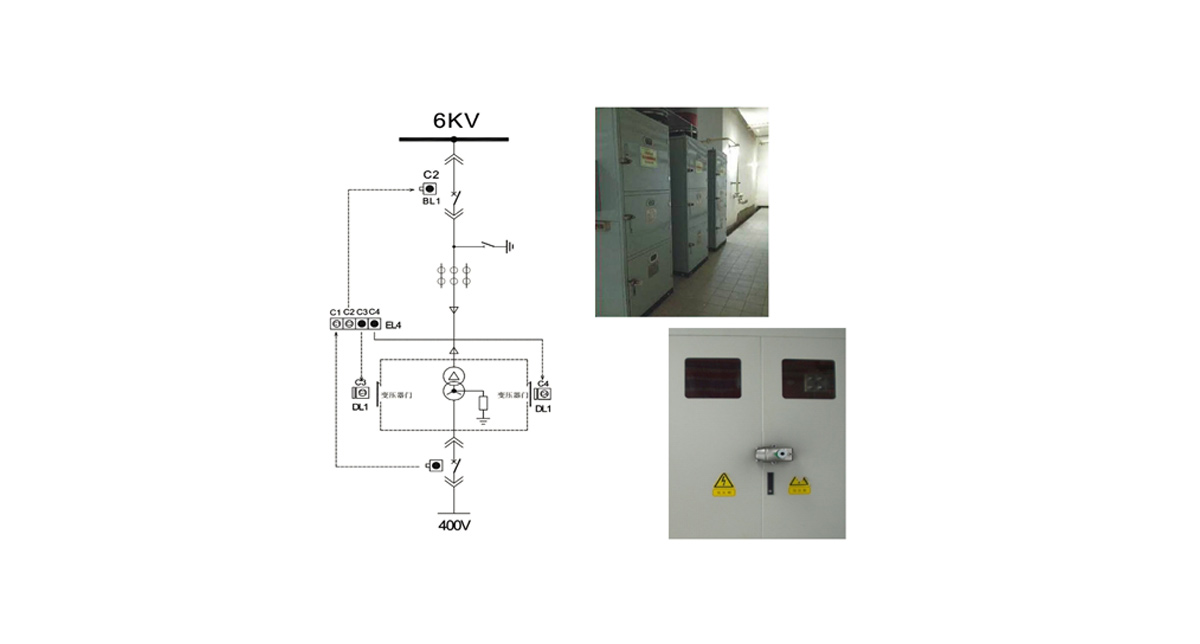

電力五防系統在干式變檢修的聯鎖應用
當檢修干式變時,，如果干式變的高低壓側開關都沒有斷開，就會極易發生誤入帶電間隔的危險,，用機械聯鎖可以很好的解決這個安全隱患問題,。
聯鎖方案說明：
1.斷開400V斷路器拉至試驗位置，旋轉撥出400V斷路器上機械鎖的鑰匙C1,則400V斷路器被鎖定在斷開狀態。
2.斷開6KV斷路器拉至試驗位置,，旋轉拔出6KV斷路器上機械鎖的鑰匙C2, 則6KV斷路器被鎖定在斷開狀態。
3.用以上C1,、C2鑰匙插在二換二鑰匙交換盒上,，交換出鑰匙C3、C4,。
