GIS電磁開關聯鎖應用
電廠的升壓站或者GIS系統，電動倒閘操作可通過電氣五防來實現,，但就地或者手動操作時缺乏有效的五防系統,。通過增加安全機械聯鎖系統，就能有效的保障就地或者手動作業時的誤操作,，確保人身和設備的安全,。

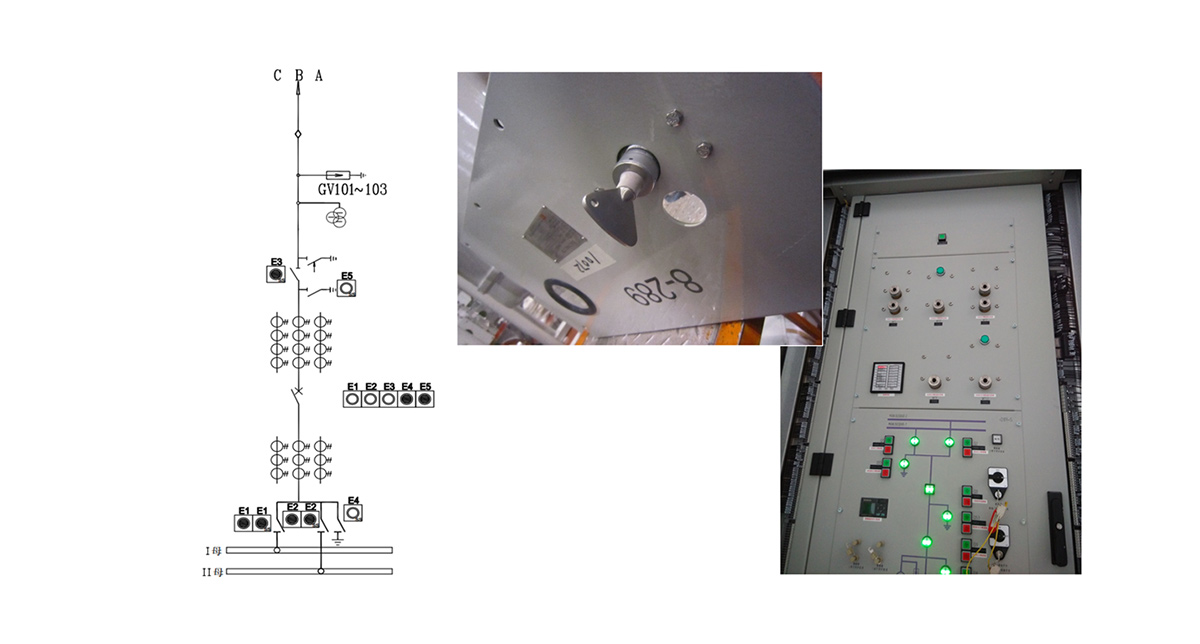

聯鎖方案說明：
斷開斷路器后，斷開I母,、II母隔離刀閘,，再斷開出線隔離刀閘，旋轉以上三個刀閘上的機械聯鎖鑰匙E1,、E2,、E3，將刀閘鎖定在斷開狀態,，取出三把鑰匙插入鑰匙交換盒,，交換出二把鑰匙E4,、E5，用E4,、E5給斷路器上下兩側接地刀閘解鎖后方可接地,。

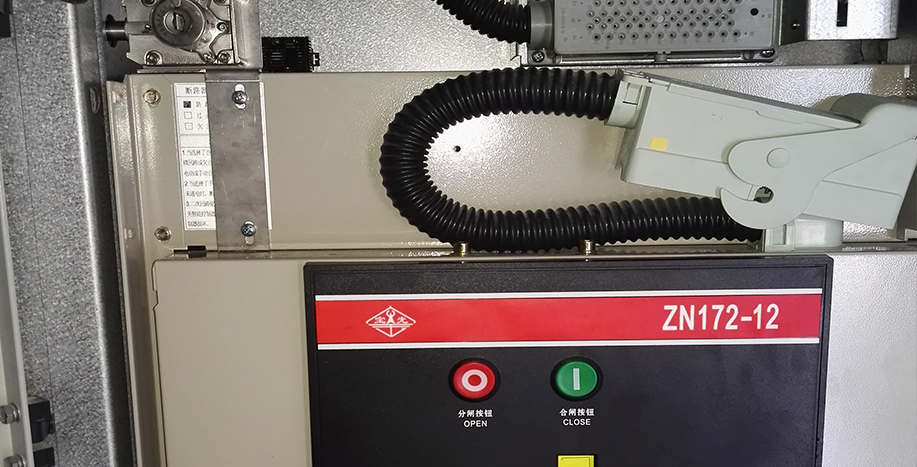

廠用電母線接地應用

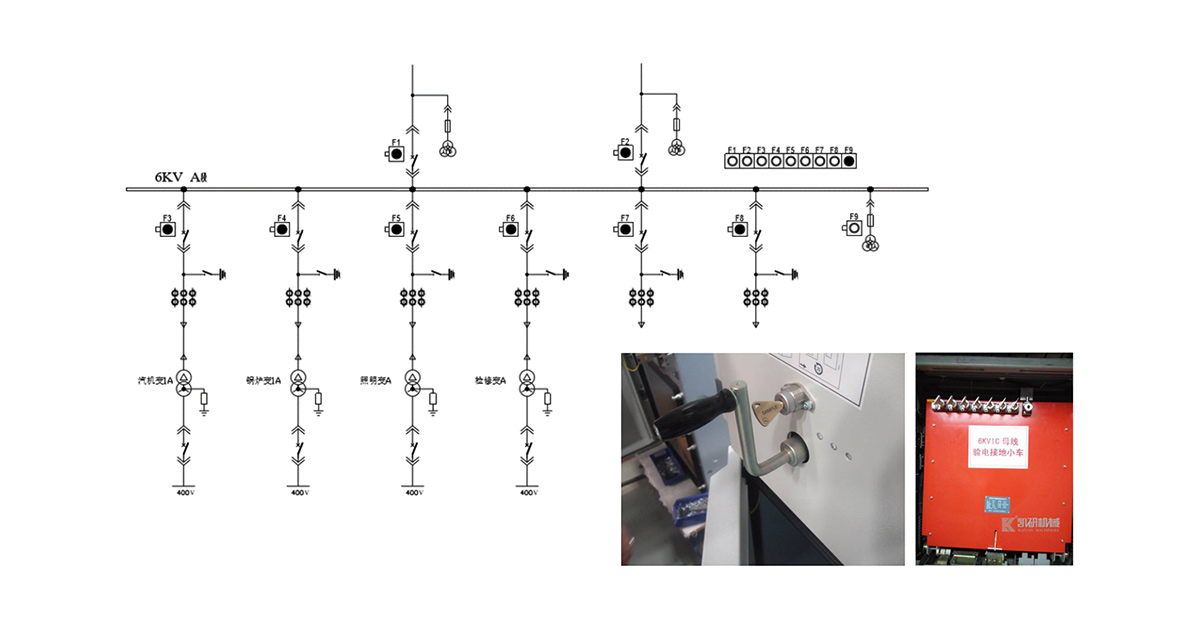

廠用電10KV/6KV母線檢修中一般都是斷開所有開關，在將接地小車搖入某個開關的倉內（大部分是PT柜）,，各個開關與接地小車之間并無完全的閉鎖邏輯約束,，現在通過我們KYL系列和FTS系列安全機械聯鎖，將這種開關與開關之間的安全漏洞完全連接起來,，確保相互之間操作的安全性,，邏輯如圖12，具體說明如下：
機械五防系統聯鎖說明：
a,、在本條母線中的各個斷路器開關（進線,、備用進線、母聯,、變壓器回路等）各安裝一把鎖栓鎖,，在接地小車上安裝一把鎖栓鎖。
b,、如圖12中，分別斷開進線F1,、備用進線開關F2,，斷開帶干式變壓器回路開關F3、F4,、F5,、F6，斷開母聯開關F7,、F8,，并將以上開關拉至試驗或者檢修位置，旋轉鎖栓鎖鑰匙,，將斷路器開關鎖定在斷開位置,，并取出以上8鑰匙；
c,、用以上8把鑰匙插入八換一的鑰匙交換盒,，交換出一把F9鑰匙；
d,、用F9鑰匙給接地小車解鎖,，才可以將接地小車推進接地倉位進行接地作業；
e,、工作完畢后,，逆向操作可恢復送電,。
廠用電干式變壓器應用
干式變壓器的檢修工作時鎖涉及到的設備中，10KV/6KV開關斷路器,、400V斷路器本體的五防系統都很完善,，但兩個開關與變壓器本體之間是缺少聯鎖的，在檢修和日常維護變壓器時,，這種安全聯鎖就顯得尤為重要,，安全機械聯鎖通過如下方法實現聯鎖，邏輯如圖10：
機械五防系統聯鎖說明：
a,、在10KV/6KV地刀上安裝兩把鎖栓鎖,、400V斷路器開關上安裝一把鎖栓鎖，變壓器本體前后柜門門上各安裝一把門鎖,，鎖栓鎖與門鎖之間通過鑰匙交換盒進行銜接,；
b、斷開400V斷路器,，搖至試驗或者檢修位置,，旋轉鎖栓鎖將開關鎖定在斷開位置，并取出鑰匙B1;
c,、斷開10KV/6KV斷路器,，搖至試驗或者檢修位置，用400V取出的B1鑰匙給接地刀閘解鎖,，將接地刀閘進行接地并釋放出B2,，取出B2將地刀鎖定在合閘位置;
d、將B2通過鑰匙交換盒模塊,，交換出另兩把鑰匙B3,、B4;
e、用B3,、B4鑰匙分別給變壓器本體高低壓側柜門門鎖解鎖,，門開后鑰匙被鎖定在上面拔不出來；
f,、工作完畢后,，關門逆向操作可恢復送電。

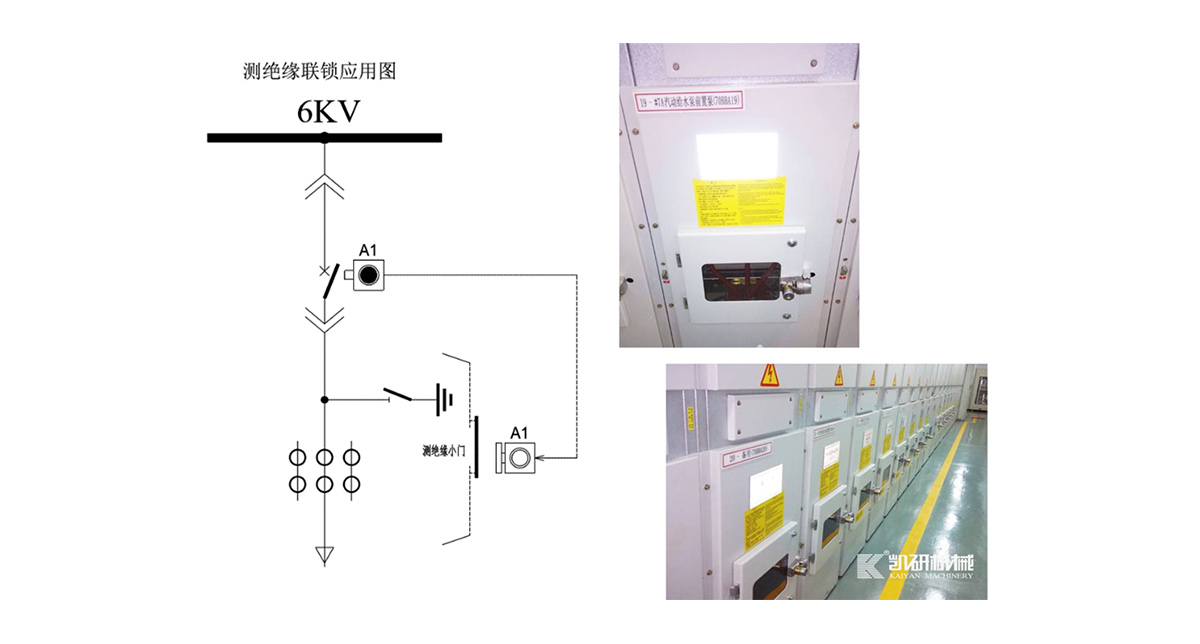

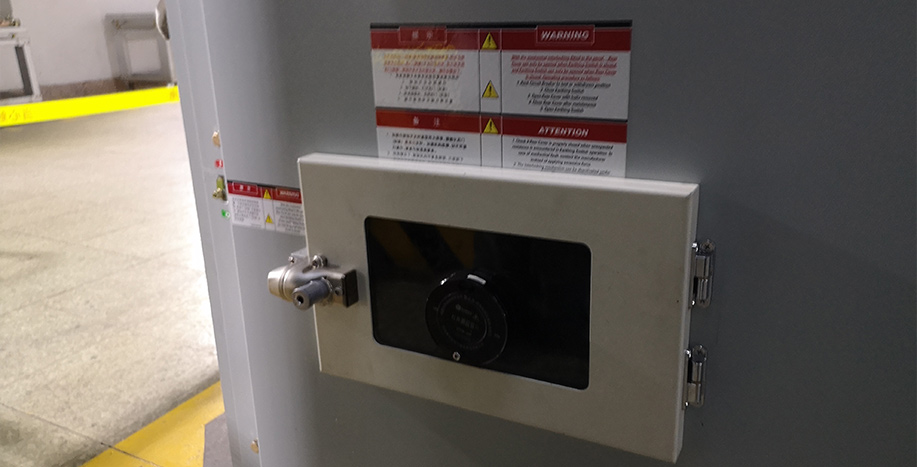

廠用電測絕緣應用
根據測絕緣操作流程的特性,，加裝安全機械聯鎖后,，能夠杜絕工作人員走錯間隔，減少操作復雜性,，保障操作的安全,。
機械五防系統聯鎖說明：
a、在每個需要測絕緣的開關后柜門上加開一個測絕緣專用小門如圖8,，斷路器上安裝一把機械鎖,，開關后柜們測絕緣小門上安裝一把門鎖,，兩把鎖編號唯一，并一一對應,，公用一把鑰匙,；
b、斷開斷路器拉至試驗位置,，旋轉斷路器上機械聯鎖,，將斷路器鎖定在斷開狀態并取出鑰匙A1，操作人員合地刀放電后再分開地刀,；
c,、用專用機械鎖A1鑰匙給對應的開關后柜門上測絕緣專用小門解鎖，打開測絕緣小門進行安全作業,。
d,、工作完畢后，關閉測絕緣小門進行逆向操作可恢復送電,。

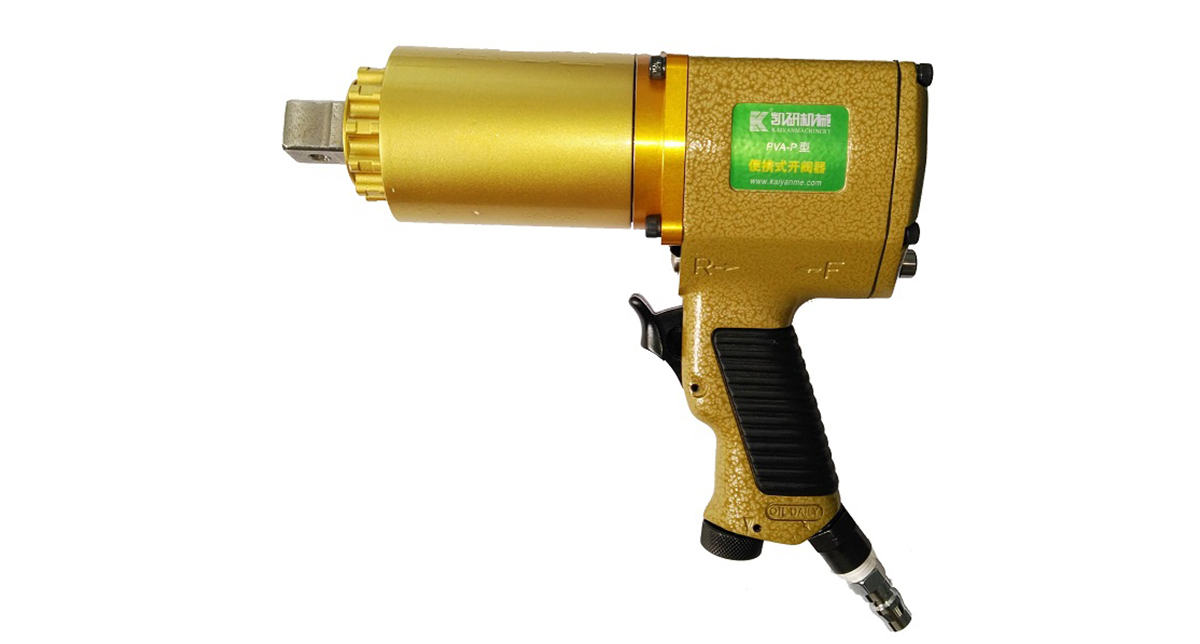

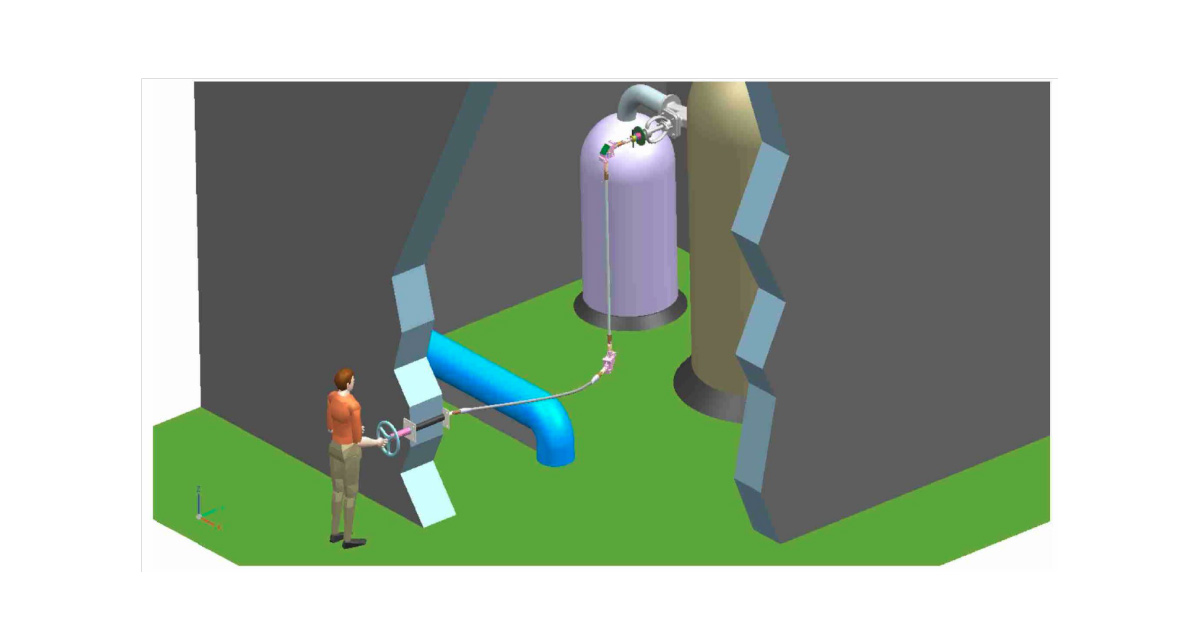

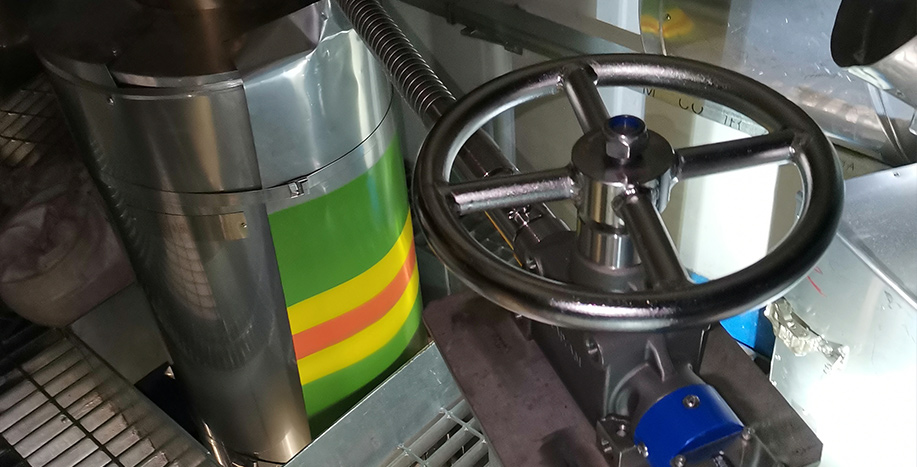

型開閥器.jpg)
